iMac 2010 näytönohjain sökönä

[Knockout bat]


Onko viisaammilla tietoa kannattaako lähteä korjauttamaan vai vienkö ampumaradalle maalitauluksi?

[Jultsu]

"Korjautus" tarkoittaa uuden nvidian mxm-liitäntäisen näytönohjaimen hankkimista, siihen modattu bios jotta näkyy mäkin boottiruutu, jäähdyttimen + sen kiinnitysten modaus ja koko koneen purku atomeiksi + uudelleenkasaus. Ei taida ketään löytyä joka tekisi kuitilla tuon, mutta harrastajia löytyy keille koneen voi myydä projektiksi.

[omenapore]

Onko minunkin 2010 iMac 27" näytönohjain hajonnut vai onko kyseessä softaongelma? Siksi lainaan tätä ketjua. Ongelma ollut olemassa jo melkein kaksi vuotta!

Kone vetää melko helposti totaalisen jumiin: näyttö menee yhtäkkiä valkoiseksi, lisäksi näyttöön tulee yleensä pystysuuntaisia raitoja symmetrisesti koko kuvan leveydeltä ja ääni menee nopeaan luuppiin (jos on jokin päällä). Joskus buuttaa itsensä hetken päästä uudelleen, joskus jää täysin jumiin ja vaatii käyttäjän tekemän uudelleen käynnistyksen. Sitten mennään taas ihan ok.

Omituisinta on että tähän tarvitaan käytännössä aina joko sähköpostin (Thunderbird) avaaminen tai jokin softa joka käyttää icloudia, kuten Messages tai Notes. 100% varmasti tltin saa aikaiseksi käyttämällä Googlen mapsia selaimella, ei väliä esim. Safari vai Chrome. Ajamalla jokin benchmark -ohjelma (en muista nyt mikä) muutaman kerran putkeen ei aiheuta mitään ongelmia eli prossarasitus ei tuota ongelmia, i7 neljällä ytimellä paahtaa kuin 10v sitten.

Kone on tosiaan 10 vuotta vanha ja siihen ei ole koskaan tehty uutta "puhdasta" asennusta, vaan aina on päivitetty vanhan päälle. Kolmas tai neljäs kovalevy menossa ja aina palautettu vanha Timecapsulesta suoraan snapshottina. Väkisin käynyt mielessä, auttaisiko täysin puhdasta asennus käyttöjärjestelmästä ja kaikista softista asiaan?

[Jultsu]

Näytönohjaimelta haiskahtaa jo kilometrin päähän.

[eki]

Saattaapa noita alkuperäisiä näytönohjaimia löytää vielä ainakin käytettynä, jolloin vaihdosta selviää ilman modausta. Rahaa tosin tuppaa menemään liikaa suhteessa koneen arvoon ja lopputuloksesta ei käytettyjen osien kohdalla voi olla varma.
Itse olen onnistunut korjaamaan lämpökäsittelyllä parikin näyttistä (eli molemmat, joita olen kokeillut). Korjauksen kestävyydestä en vielä tiedä, mutta eipä se työn lisäksi maksa kuin uunin käyttämän sähkön ja lämpötahnan verran.

[Jultsu]

Viimeksi kun yritin etsiä noita AMD:n mxm-näyttiksiä ebaystä niin löytyi vain pc-läppäreistä purettua kamaa. Saattaa toki olla plug and play fyysisesti, mutta se oikea biosin puute estää sitten kuitenkin boottiruudun tapahtumat. Ja hintaa tosiaan on aivan törkeästi koneen kokonaisarvoon nähden.

[Ötsi Vik]

Ei taida ketään löytyä joka tekisi kuitilla tuon,

Kyllä mä voin laskulla tuon tehdä, jos hinnasta päästään sopuun.

[journeycook]

Lainaan otsikkoa kanssa. iMac 27”, ilmeisesti 2010 mallia. Olen internet recoveryn tehnyt, jonka jälkeen tulee apple logo ja sitten pelkkä white screen. olen kaikki mahdolliset komennot käynyt läpi, näyttänyt aluksi lupaavalta, mutta jokaisen yrityksen jäälkeen tulee white screen ja ei muuta. Kokeillu tuon single moden kautta sieltä terminaalista niitä komentoja kanssa, ei mitään. kokeiltu ssdn vaihto. ei auta. virtalähde näytti aika hapokkaalta, jotain ”limaa” itse virtalähteessä, ja nuppeja vääntynyt. mutta eikö jos virtalähde olisi rikki niin ei edes tulisi mitään white screeniä tai menisi päälle? kenelläkään tietoa?

[Jultsu]

Virtalähteessä yleensä on valkoista mäskiä pitämässä painavia komponentteja paikoillaan, muutoin ne saattaisivat irrota ja katketa jaloistaan tärskyjen yhteydessä.

Näytönohjainvialta kuulostaa. Jos haluat varmuuden asialle niin laitos osiin, näyttis uuniin 10 minuutiksi 170 asteeseen ja koneen uudelleenkasaus.

[eki]

Itse olen käyttänyt arvoja 200°C ja 8 min ja molemmilla kerroilla onnistunut elvyttämään näyttiksen (2 eri).
Täyttä varmuuttahan toimenpide ei anna, mutta siltä varalta että onnistuu, kannattaa kasatessa lämpötahnat laittaa huolella, niin korjauksella voi pärjätä pitkäänkin. Samalla tehty koneen läpikotainen puhdistus edesauttaa asiaa, kun lämpörasitus pienenee.

[arisel]

Ei tuota uunittamista voisi tehdä osia irroittamatta?

Olisi niiiin paljon helpompaa!

Tosin 27-tuumainen macci ei ehkä sovi tavalliseen uuniin...

[Nuuska1]

. . .Tosin 27-tuumainen macci ei ehkä sovi tavalliseen uuniin...

Aina voi kysyä paikallisesta pizzeriasta apuja.

[Jultsu]

Kyllähän tuo teoriassa olisi mahdollista, jos kuumailmapuhaltimella puhaltelee tuohon näyttikseen kiinnitettyyn jäähdytyssiiliin ja johtaa sen lämmön sen jäähdytyssiilin ja lämpöputkien kautta suoraan grafiikkasirulle. Pelkän näytön irroittamisella pääsisi tekemään tuon operaation.

[arisel]

^ Ymmärränkö oikein että lasia raottamalla pääsisi puhaltelemaan? Hiustenkuivaaja ei taida riittää?

[Jultsu]

Teoriassa mahdollista tuokin, jos rakentelee jonkin sortin suulakkeen / tunnelin jota pisin kuuma ilma johdetaan suoraan näyttiksen siilelle. Se näytön yläreunassa oleva ohut lattakaapeli pitänee irroittaa jotta tuota saa avattua enemmänkin kuin 2-3 senttiä, mutta sen jälkeen tuota saisi kai raotettua jo sen verran että operaation voisi tehdä enempiä purkamatta.

Google kertoo että hiustenkuivaajista saisi max. 200 asteista ilmaa ulos (riippuen toki mallista) eli teoriassa silläkin voisi pärjätä.

[eki]

En kyllä lähtis puhaltimilla puljaamaan. Ei koneen purkaminen näytön irroituksen jälkeen kovin työlästä ole ja siinä tarjoutuu mahdollisuus pölyjen puhdistukseen, mikä on usein enemmän kuin tarpeellista. Lämpöhoidon idea ei ole kuumentaa itse näytönohjainpiiriä, vaan sen juotoksia, joka onnistuu parhaiten uunissa, kun koko piirilevy on irti ja vailla mekaanisia jännityksiä. Pelkäänpä, että kuumennus ilman purkamista vain pahentaisi asiaa. Jostakin luin, että tämä tyyppivika johtuisi juuri siitä, että jäähdytyssiili on pitkänomainen ja pystyssä eli poikittain juotoksiin nähden, jolloin lämpölaajenemisen aiheuttama paine aiheuttaa juotosten irtoamista.

[journeycook]

Joo, mäkki purettu ja putsattu ja laitettu kasaan. Pitää tuota uuni menetelmää kokeilla, pikkasen skeptinen vaan laittaa näytönohjain uuniin, mutta onhan se joillain onnistunut. Jätän sen viimeiseksi vaihtoehdoksi mikä taitaa jo olla.

[journeycook]

Ja näytönohjain levy näytti ihan kunnossa olevalta, silmä ainakaan mitään huomannut. Kai se uuni voisi auttaa kun mikään muu ei ole oikein tepsinyt.

[arv]

Itse olen käyttänyt arvoja 200°C ja 8 min.

Olen uunittanut useita näyttiksiä ja MBP emolevyjä. Jotkut kestävät kunnossa viikon ja jotkut eivät tähän mennessä vielä ole menneet uudestaan epäkuntoon.
Kotiuuniin en laittaisi lämmöksi kuin 180°C, koska termostaatit ovat aika karkeita. 205°C on kokemukseni mukaan liikaa.
Olen levyn laittanut kylmään uunii ritilälle, pitänyt lämpöä 20 min vahtien koko ajan digitaalimittaria (anturi levyssä kiinni) ja antanut jäähtyä n. 150°C tai ihan kylmäksi riippuen muista aktiviteeteista.

Tämmöistä mittaria käyttänyt: https://www.motonet.fi/fi/tuote/9000755 ... antureille

Tuo 20 min on tullut kokemusperusteisesti, kun työpaikan karkaisu-uunin automaattiohjelma tekee sen helpoksi, kotiuunissa se on melko pitkä aika päivystää uunin vierellä. 10 min tai vähemmän uunitetut eivät ole kestäneet niin kauan kunnossa.
Jos kotona on ns. hellapoliisi, saattaa olla aiheellista varoittaa etukäteen uunista tulevasta hajusta ja vakuuttaa sen vain puhdistavan uunia.

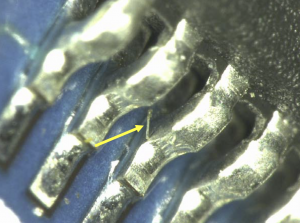

Tämä koko ongelmahan on tullut kaiketi lyijyttömään tinaan siirtymisen myötä, koska sillä on taipumusta kasvattaa tinaviiksiä. Varmaan ovat myöhemmin osanneet ottaa tämän huomioon suunnittelussa tai juotosten suojaamisessa.
Missään tapauksessa tuo alle 200°C ei riitä sulattamaan juotoksia (varsinkaan lyijytöntä), mutta riittää sulattamaan tai murtamaan hennot viikset. Paineilmalla olen vielä puhallellut uunituksen jälkeen näyttiksen alta niin hyvin kuin mahdollista.
Maallikkona tätä kirjoittelen, muuttakaa mieleni!

https://en.wikipedia.org/wiki/Whisker_(metallurgy)

Kuvia lainattu interwebistä:

[Jultsu]

Lämpöhoidon idea ei ole kuumentaa itse näytönohjainpiiriä, vaan sen juotoksia

Ei. Tuo ongelma näissä AMD:n 5xxx ja 6xxx sarjalaisissa on nimenomaan näytönohjainsirun sisäisissä liitoksissa. Lämmityksen aiheuttama lämpölaajeneminen liikuttaa noita sisäisiä nanometriluokan komponentteja takaisin oikeille paikoilleen, kunnes lämpö-kylmä-syklitys liikauttaa ne taas erilleen.

Tämä myytti on kumottu jo yli 3 vuotta sitten, ihmeellisesti se edelleen vaan jatkaa eloaan.

When it comes to BGA graphics chips with a flip chip design, to reball is IDIOCY - the chip itself is dead on the inside. Heating it up causes it to work again for a temporary period of time before it eventually dies again. You can prove that the problem is not in the balls very simply by heating your chip up to 120c for ten minutes, you will see that it often works again for a short period. 120c cannot melt solder, which is proof that the issue is in the bumps of the chip, NOT the solder balls.

https://www.youtube.com/watch?v=-tekqDNjjag

[eki]

Olipa juurisyy mikä tahansa, piirin lämmittäminen 200 asteen tienoille jäähdytyselementin välityksellä hiustenkuivaajalla tai muulla tavoin on mielestäni toivoton tehtävä.

[arv]

Olipa juurisyy mikä tahansa, piirin lämmittäminen 200 asteen tienoille jäähdytyselementin välityksellä hiustenkuivaajalla tai muulla tavoin on mielestäni toivoton tehtävä.

Vaan eipä tuossa paljoa menetä; vähän aikaa, piitahnaa ja sähköä uunin lämmittämiseen. Ammattikäyttöön koneesta ei oikein ole epävarman luotettavuuden takia, mutta viihdekäyttöön siitä saattaa tulla toimiva kone pitkäksi aikaa.
Laittaa vaikka rahaa säästöön uutta konetta varten sen aikaa kun vanha toimii.

[eki]

Luitko ajatuksella tekstini, jota lainasit? Se koski näyttiksen lämmittämistä ilman koneen purkamista. Uunissa leipomisen olen todennut todennut toimivaksi, kuten aiemmin kerroin.

[Jultsu]

Olipa juurisyy mikä tahansa, piirin lämmittäminen 200 asteen tienoille jäähdytyselementin välityksellä hiustenkuivaajalla tai muulla tavoin on mielestäni toivoton tehtävä.

Tämä on itseasiassa (ainakin siis teoriatasolla) paras tapa tehdä tuo "korjaus" koska lähes kaikki lämpö saadaan kohdistettua suoraan grafiikkapiirille ja tällöin ei rasiteta piirilevyn muita komponentteja / muoviosia tuolla lämmityksellä. Lämmön annostelu ja säätely on toki haasteellista, mutta hiustenkuivaajalla tuskin saa mitään rikki tai tinaa sulatettua. Kuumailmapuhaltimella ja foliosta rakennetulla kapealla suulakkeella olen lämmitellyt ja irroitellut smd-komponentteja piirilevyiltä, joten sellaista käyttäessä saa olla jo tarkkana.

[arv]

Luitko ajatuksella tekstini, jota lainasit? Se koski näyttiksen lämmittämistä ilman koneen purkamista. Uunissa leipomisen olen todennut todennut toimivaksi, kuten aiemmin kerroin.

En lukenut ajatuksella, pahoittelut!
